데이터 베이스 설계 실습

[최종 산출물]









<실습 목표>

기존에 존재하는 데이터 명세서를 기준으로 vs code 에 ERD 를 그려보자











//학과 테이블

Table departments {
    id int [pk,increment,note: "학과 번호"]
    dname varchar(100) [not null, note:"학과명"]
    loc varchar(100) [not null, note:"위치"]
    phone varchar(15) [not null, note:"전화번호"]
    email varchar(100) [not null, note:"이메일 주소"]
    established int [not null, note:"설립 연도"]
    homepage varchar(255) [not null, note:"홈페이지 주소"]
}


// 교수 테이블

Enum professor_position {
  A [note: "교수"]
  B [note: "부교수"]
  C [note: "조교수"]
  D [note: "전임강사"]
}


Enum professor_status {
  A [note: "재직"]
  B [note: "휴직"]
  C [note: "퇴직"]
}


Table professors {
    id int [pk,increment,note: "교수 번호"]
    name varchar(50) [not null, note:"이름"]
    user_id varchar(50) [not null, note:"아이디"]
    position professor_position [not null, note:"직급 (A=교수,B=부교수,C=조교수,D=전임강사)"]
    sal int [not null, note:"급여"]
    hiredate date [not null, note:"입사일"]
    comm int [note:"보직수당"]
    email varchar(100) [note:"이메일 주소"]
    phone varchar(15) [note:"전화번호"]
    photo_url varchar(255) [note:"프로필 사진 URL"]
    status professor_status [not null, note:"재직상태 (A=재직,B=휴직,C=퇴직)"]
    department_id int [not null,note:"소속 학과번호", ref: > departments.id]
}




//학생 테이블

Enum gender {
  A [note: "남"]
  B [note: "여"]
}


Enum student_status {
  A [note: "재학"]
  B [note: "휴학"]
  C [note: "졸업"]
  D [note: "퇴학"]
}



Table students {
    studno int [pk,increment, not null, note: "학생 번호"]
    name varchar(50) [not null, note:"이름"]
    user_id varchar(50) [not null, note:"아이디"]
    grade int [not null, note:"학년"]
    idnum char(64) [not null, note:"주민등록번호(SHA2해시)"]
    birthdate date [not null, note:"생년월일"]
    phone varchar(13) [note:"전화번호"]
    height int [not null, note:"키"]
    weight int [not null, note:"몸무게"]
    email varchar(100) [note:"이메일 주소"]
    gender gender [note:"성별 (A=남,B=여)"]
    status student_status [note:"직급 (A=재학,B=휴학,C=졸업,D=퇴학)"]
    photo_url varchar(255) [ note:"프로필 사진 경로"]
    admission_date date [note:"입학일"]
    graduation_date date [note:"졸업일"]

    department_id int [not null, note:"소속 학과번호",ref: > departments.id]
    professor_id int [note:"지도 교수 번호",ref: > professors.id]
}




//과목 테이블
Table subjects {
    id int [not null,pk,increment,note:"과목번호"]
    name varchar(100) [not null,note:"과목명"]
    credit int [not null,note:"학점"]
    department_id int [not null,note:"개설 학과" ,ref: > departments.id]
    professor_id int [note:"담당 교수",ref: > professors.id]
}


//수강 테이블
Table enrollments{
    student_id int [not null,pk,note:"학생번호"]
    subject_id int [not null,pk,note:"과목번호"]
    enroll_date date [not null,note:"수강신청일"]
    score int [note:"성적 점수 (100점 만점)"]

}









<겪었던 시행착오>

1.(순서) Enum 으로 열거형 데이터 사용시에는 TABLE 보다 상단에 써줘야함





2.Enum 정의 중복 주의

status 가 2개 있었는데 이름 정의를 다르게 해줘야함

이후 테이블 생성시에는 status 라고 동일한 이름으로 정의해도 무방







3. (오탈자 주의)

-FK REFERENCE 적을 떄

<추가 참고>

1. 생성한 DBML 을 SQL 문으로 변경하는 방법

Ctrl + Shift + P 를 누르면











상단에서 이런 메뉴가 활성화되는데, 그중 DBML : TO SQL 을 눌러주면





좌측에 새로운 SQL 파일이 생성되고 DBML 구문들이 SQL 구문 형식으로 바뀌어져 있음

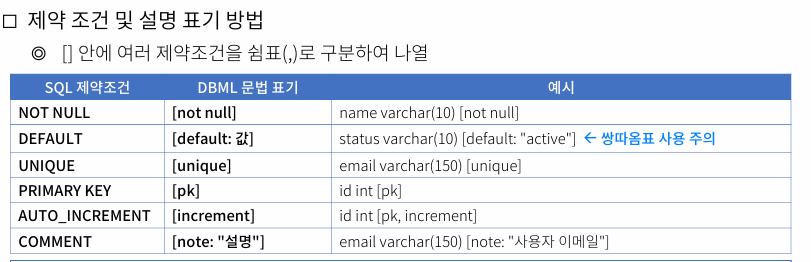

2. 참고
